166mm Tinggi Karet Air Spring M10 Double Convoluted Balon Udara Untuk Rotary Shaft Aktuator

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949, ISO9001
Nomor model:	2H160166P

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	5
Harga:	dapat dinegosiasikan
Kemasan rincian:	Kotak Karton yang kuat atau sebagai Kebutuhan Pelanggan
Waktu pengiriman:	5-8 Hari Kerja
Syarat-syarat pembayaran:	L/C, D/A, D/P, Western Union
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Kondisi:	Barang baru	Sampel:	Tersedia
Fungsi:	Kurangi Kejutan	Merek dagang:	GUOMAT
Jenis:	Berisi gas	Bahan:	Baja Tahan Karat + Karet
Konvolusi:	2	Stroke:	108mm
Menyoroti:	166mm Tinggi Air Spring , Pegas udara berbelit-belit ganda , Akturator poros putar Air Spring

166mm Tinggi Karet Air Spring M10 Double Convoluted Balon Udara Untuk Rotary Shaft Aktuator

Pengantar Produk
Nomor GUOMAT: 2H160166P
Garansi: 1 Tahun
Nama produk: Air Spring Industri
Perputaran: 2
Metode koneksi: Sambungan flange
Bahan: Karet dan Baja Tidak Berlemak
Sampel: Ya
Waktu Pengiriman: 2-8 Hari Kerja
Tipe: Diisi gas

Data Teknis
Diameter nominal: 100 mm
Kompresi minimum: 82mm
Ekstensi aman: 190mm
Berjalan penuh: 108mm
Diameter luar maksimum (0,7Mpa): 175mm
Tinggi alami: 166mm
Lebar penutup: 160mm
Jarak pusat antara lubang berujung: 135mm

Kapasitas Bantalan	Tekanan Inflasi		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa Volume (dm³)
	Ketinggian Instalasi		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa Volume (dm³)
	82	(mm)	364	538	713	892	1071	1251	1430	0.86
	116	(mm)	262	397	537	674	815	950	1095	1.27
	150	(mm)	190	290	391	490	597	700	802	1.64
	166	(mm)	149	237	325	413	502	593	684	1.77
	190	(mm)	76	128	180	233	287	342	398	1.95
	201	(mm)	23	55	83	111	148	183	220	1.95
Kekakuan dan frekuensi pada ketinggian desain	Kekuatan vertikal	(Kg/cm)	39	54	72	89	107	125	138
	Frekuensi alami	Hz	2.56	2.40	2.35	2.33	2.31	2.30	2.25
	Frekuensi alami	cpm	154	144	141	140	139	138	135

Air Spring untuk rotary shaft actuator
Air spring dapat secara efektif diintegrasikan ke dalam aktuator poros putar untuk meningkatkan kinerja, mengurangi getaran, dan meningkatkan presisi dalam sistem gerak rotasi.
(1) Damping getaran & penyerapan kejut
Masalah: Aktuator putar (misalnya, dalam robotika, kontrol katup, atau otomatisasi industri) sering mengalami getaran torsional atau perubahan beban mendadak, yang menyebabkan keausan mekanis atau kesalahan posisi.
Solusi: Mata air yang dipasang secara aksial atau radial menyerap getaran frekuensi tinggi dan meredam beban kejut (misalnya, hentian / pembalikan tiba-tiba).

(2) Bantuan Torsi & Kompensasi Beban
Masalah: Beban putar yang berat (misalnya, katup besar, cincin putar derek) membutuhkan torsi tinggi, menekan aktuator.
Solusi: Mata air yang terisi sebelumnya dalam arah rotasi mengimbangi beban statis, mengurangi permintaan daya aktuator.

(3) Penghapusan Tanggapan Marah
Masalah: Gerbang atau ikatan dalam sistem putar menimbulkan reaksi balik, mengurangi presisi.
Solusi: Sebuah mata air menggunakan tekanan radial konstan pada bantalan atau gigi, menjaga kontak dan meminimalkan permainan.

(4) Kompensasi kesalahan keselarasan
Masalah: Kesalahan keselarasan poros karena ekspansi termal atau kesalahan pemasangan menyebabkan pengikatan.
Solusi: Mata air yang sesuai secara lateral memungkinkan float radial/aksial ringan sambil mempertahankan transmisi torsi.
Contoh: Rol pabrik kertas dengan poros yang dihubungkan dengan mata air menahan arus termal tanpa membengkok.

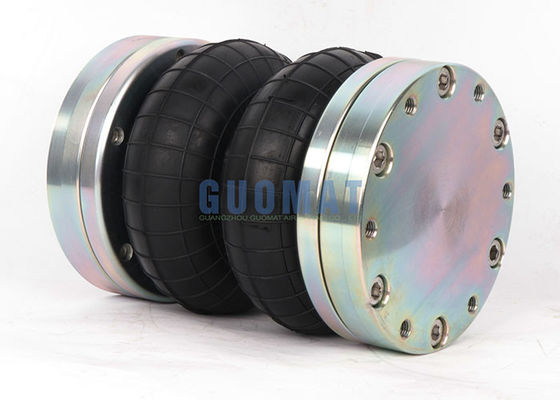

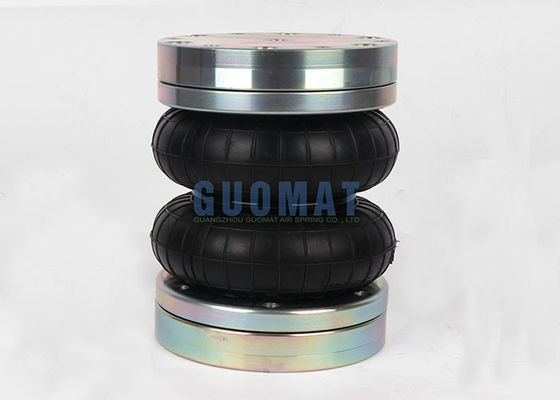

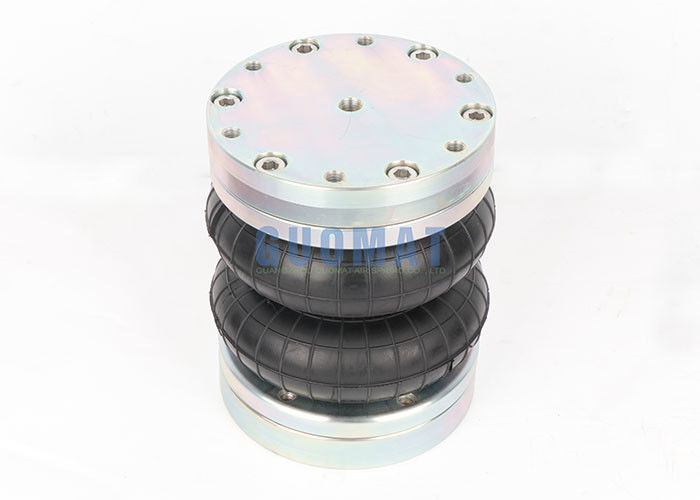

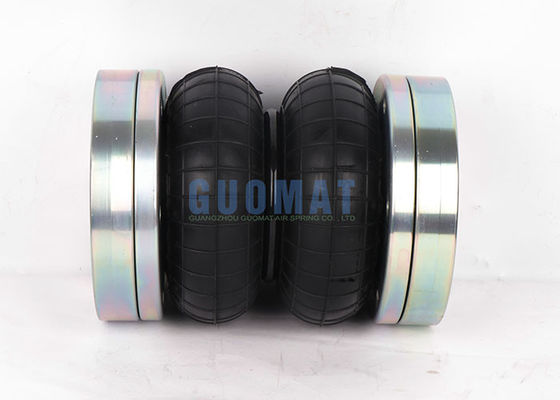

Gambar produk
166mm Tinggi Karet Air Spring M10 Double Convoluted Balon Udara Untuk Rotary Shaft Aktuator 0
