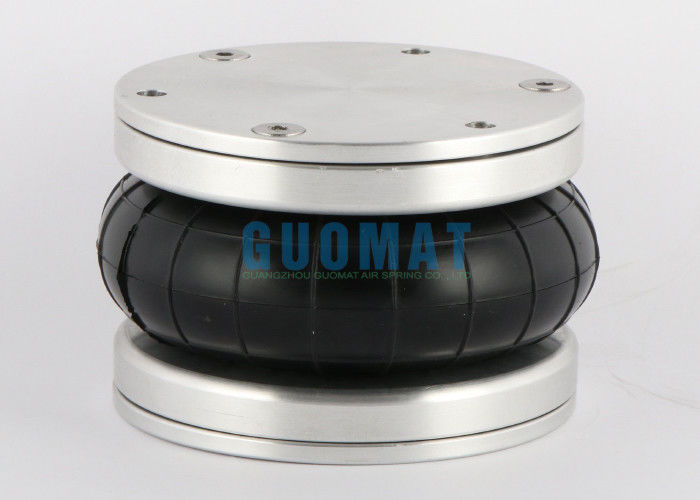

4 1/2 "x1 Aluminium Cover Air Spring FS 44-5 Contitech Karet Air Actuator kantong udara industri

4 1/2 "x1 Aluminium Cover Air Spring FS 44-5 Contitech Karet Air Actuator kantong udara industri

Deskripsi Produk

Produsen: GUOMAT

Bagian No.: 1B4.5X1P

Nomor Bagian Contitech: FS44-5

Nomor Bagian Contitech: FS 44-5

Nomor Bagian Contitech: FS44-5 DI

Nomor Bagian Contitech: FS 44-5 DI

Nomor Bagian Contitech: FS44-5 DI G3/8

Nomor Bagian Contitech: FS 44-5 DI G3/8

Nomor Bagian Contitech: FS44-5 DI G3/8 M6

Nomor Bagian Contitech: FS 44-5 DI G3/8 M6

Nomor Bagian Firestone: W01-R58-4050

Nomor Bagian Firestone: W01 R58 4050

Nomor Bagian Firestone: W01R584050

Data Teknis

Tutup atas dan bawah GUOMAT 1B4.5X1P air spring memiliki diameter 110mm, tiga M6 lubang berujung, jarak pusat antara lubang berujung adalah 93mm, lubang udara adalah G3/8,terletak di tengah penutup atasDiameter luar maksimum air spring adalah 125mm, tinggi maksimum adalah 90mm, tinggi minimum adalah 50mm, dan tinggi dikompresi adalah 40mm.

Pneumatic application ️ nilai karakteristik statis

Kekuatan F (kN)

Cara Membeli Air Spring Berukuran Tepat
1. Tentukan jenis mata air
Air spring terutama dibagi menjadi jenis berikut. Penggunaan yang berbeda membutuhkan metode pemilihan ukuran yang berbeda:
Air bag spring (seperti air bag yang digunakan sendiri, cocok untuk sistem suspensi)
Air spring lengan (dengan cangkang logam, biasanya digunakan di mobil atau penyerap kejut industri)
Membran air spring (desain datar, digunakan dalam skenario terbatas ruang)
Saran pemilihan: Pilih jenis yang tepat sesuai dengan lokasi dan tujuan pemasangan.

2. Parameter ukuran kunci
Sebelum membeli, dimensi berikut harus diukur atau dikonfirmasi (unit biasanya milimeter atau inci):

(1) Ukuran instalasi
Diameter dalam (ID): Diameter lubang dari baut pemasangan kantong udara atau bracket.

Diameter luar (OD): Diameter maksimum kantong udara setelah dipenuhi, memastikan bahwa tidak mengganggu komponen sekitarnya.

Ketinggian (ketinggian bebas & ketinggian kerja):

Ketinggian bebas: Ketinggian alami bila tidak dibengkak.

Ketinggian kerja: Ketinggian penggunaan normal setelah inflasi (mengaruhi pukulan dan kapasitas beban).

(2) Stroke
Jangkauan batas kompresi/ekstensi kantong udara harus memenuhi persyaratan gerakan dalam aplikasi yang sebenarnya.

(3) Kapasitas beban
Pilih rentang beban yang sesuai sesuai dengan berat peralatan (misalnya, jika satu kantong udara perlu mendukung 200 kg, pilih model dengan beban nominal ≥ 200 kg).

Gambar Nyata GUOMAT 1B4.5X1P Single Air Spring
