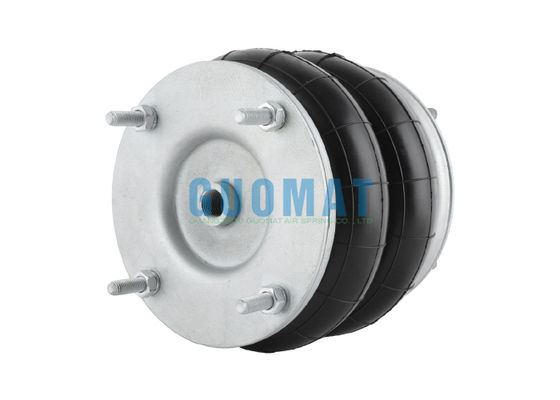

FD 614-26 Contitech Flange Air Spring 14 "1/2x2 Karet Air Bellow Untuk Mesin Karton Membuat

FD 614-26 Contitech Flange Air Spring 14 "1/2x2 Karet Air Bellow Untuk Mesin Karton Membuat

Informasi Produk

Merek: GUOMAT

Nama Item: GUOMAT Air Spring Ganda

Nomor model: 14.5X2

Garansi: 1 Tahun

Bahan: Karet+Aluminium

Firestone: W01R584064

Contitech: FD 614-26 DS

M/31142

Dunlop: SP1556

MOQ: 6pcs

Kemasan: Kemasan karton

Nomor OEM

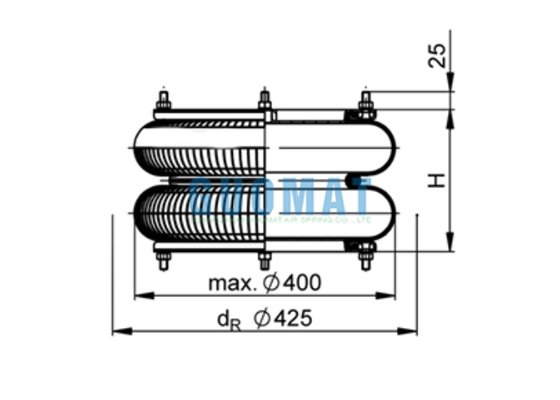

Data Teknis

Tinggi desain: 250mm
Tinggi maksimum: 340mm
Tinggi minimum: 75mm
Diameter penutup: 310mm
Benang sekrup: M10
Jarak pusat antara benang sekrup: 282,5 mm
Diameter luar maksimum: 400 mm

Flange Air Springs Digunakan dalam Mesin Pembuatan Karton

1. Skenario aplikasi utama

(1) Unit pemotong die
Fungsi: Dampak dan getaran yang kuat akan dihasilkan saat memotong karton.

Aplikasi: Mata air flange dipasang di bawah die-cutting die sebagai elemen penyangga untuk menyerap kekuatan benturan, mengurangi getaran peralatan, dan melindungi alat dan bantalan presisi.

Keuntungan: Dibandingkan dengan pegas logam, peredam pegas udara dapat disesuaikan dan dapat memenuhi persyaratan pemotongan die karton dengan ketebalan yang berbeda.

(2) Sistem Pemanfaatan dan Pengangkutan
Fungsi: Saat memberi makan kertas dengan kecepatan tinggi, perlu untuk menjaga kardus diangkut dengan lancar untuk menghindari macet atau salah selaras.

Aplikasi: Mata air flange digunakan untuk mendukung sabuk pengangkut atau roller bracket, menyesuaikan tinggi melalui tekanan udara, mengkompensasi toleransi mekanis,dan memastikan transportasi karton yang lancar.

Keuntungan: respon dinamis yang cepat dan pengurangan penyimpangan kardus yang disebabkan oleh getaran.

(3) Unit Lipat & Perekat
Fungsi: Mekanisme lipatan perlu mengontrol tekanan dengan tepat untuk menghindari penghancuran kardus.

Aplikasi: Air spring memberikan kekuatan pendukung yang dapat dikontrol, menyeimbangkan tekanan lengan lipat, dan beradaptasi dengan ketebalan karton yang berbeda (seperti kertas bergelombang atau karton).

Keuntungan: Tekanan udara dapat disesuaikan untuk menghindari kerusakan bahan karena tekanan berlebihan.

(4) Stacker
Fungsi: Kotak yang sudah jadi harus diturunkan perlahan dan tahan guncangan saat ditumpuk.

Aplikasi: Mata air flange dipasang di bawah platform tumpukan untuk menyerap dampak dari jatuhnya karton, mengurangi kebisingan dan kelelahan struktural.

Keuntungan: Memperpanjang umur peralatan dan mengurangi biaya perawatan.

2Keuntungan dari mata air flange
Kontrol tinggi yang tepat: Melalui penyesuaian tekanan udara, dapat beradaptasi dengan ketebalan karton yang berbeda atau persyaratan proses.

Absorpsi kejut dan pengurangan kebisingan: Mengurangi getaran selama operasi berkecepatan tinggi dan meningkatkan stabilitas peralatan (terutama penting untuk mesin pemotong die presisi tinggi).

Umur panjang: Tidak ada masalah kelelahan logam, ketahanan terhadap keausan dan korosi, cocok untuk lingkungan lembab atau berdebu di pabrik karton.

Perbaikan yang mudah: Desain modular, mudah diganti, dan waktu henti yang berkurang.

3Rekomendasi pemilihan
Persyaratan beban: Pilih kapasitas beban pegas sesuai dengan beban statis/dinamis dari bagian pendukung (berat kardus + kekuatan inersia mekanik perlu dipertimbangkan).

Ruang pemasangan: Desain flange cocok untuk ruang yang kompak, dan jarak lubang baut dan stroke harus dikonfirmasi agar sesuai dengan struktur peralatan.

Kemampuan beradaptasi dengan lingkungan: Jika lingkungan berdebu, disarankan untuk memilih model penutup debu (seperti perlindungan karet).

4. Kasus-kasus khas
Garis produksi kardus bergelombang: Gunakan pegas udara di mesin pemotong mati dan stacker untuk mengurangi dampak getaran pada akurasi pendaftaran cetak.

Mesin pemotong mati: Gunakan mata air flange untuk mendukung platform alat untuk meningkatkan konsistensi pemotongan.

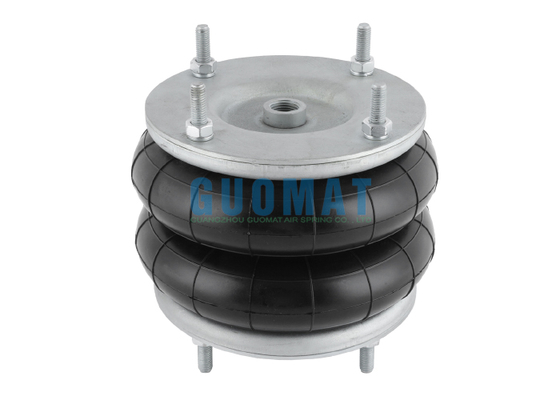

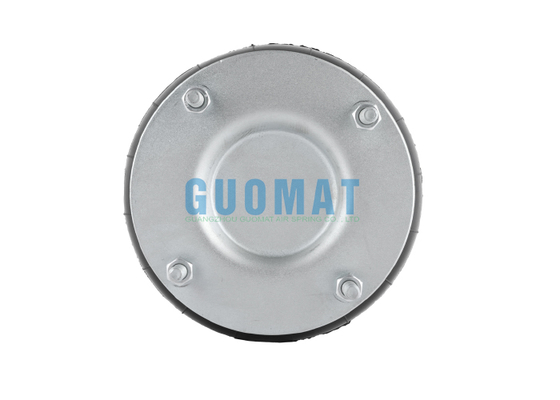

Gambar Untuk 14.5X2 Flange Air Spring
