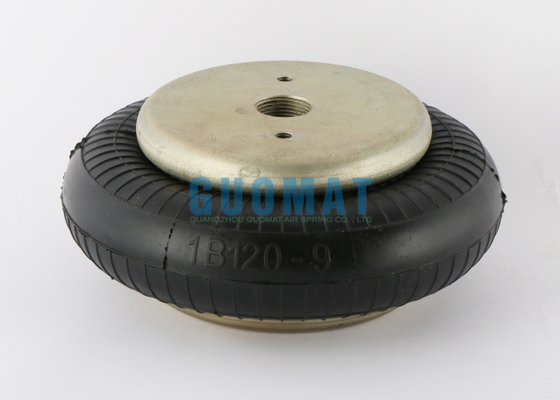

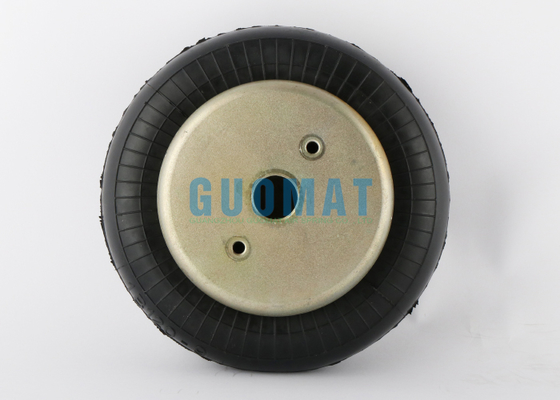

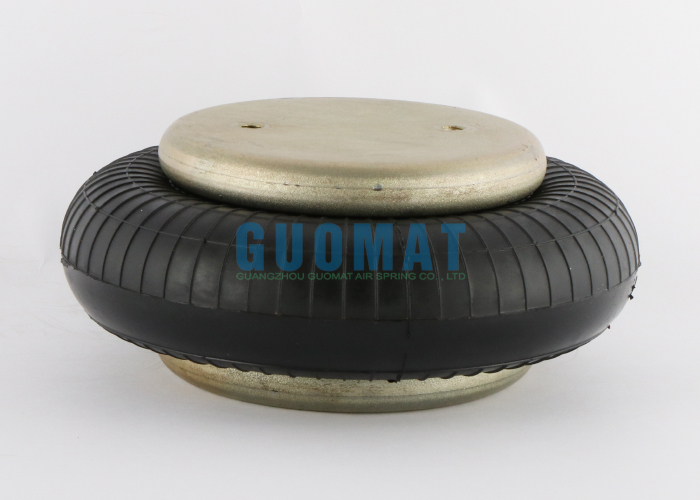

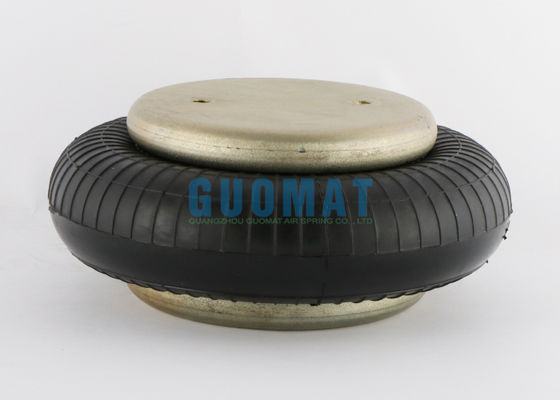

Karet Udara Tipe Gas-Filled G3/4 FS120-9 Contitech W01M586165 Firestone Air Spring

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	1B1209-G3/4

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	6PCS
Harga:	$49.9-59.9/pc
Kemasan rincian:	Kotak Karton Yang Kuat Atau Sesuai Kebutuhan Pelanggan
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T/T, Western Union, L/C
Menyediakan kemampuan:	1000PCS/Minggu

Kontak

Detil Deskripsi produk

Nama Model:	Rubber Air Spring Untuk Mesin Industri	Jaminan:	12 bulan
Bahan:	Karet + Baja	Paket:	Kemasan standar atau disesuaikan
Sedang:	Udara terkompresi	Nomor Batu Api:	W01-M58-6165
FESTO:	EB-215-80	Stroke:	50mm-115mm

G3/4 Tipe Gas-diisi Karet Air Bellows FS120-9 Contitech W01M586165 Firestone Air Spring

Data teknis: Air spring tipe bergelombang tunggal

Diameter pelat penutup atas:Ø135mm

Inlet udara:G3/4

Lubang berujung pada penutup atas:2XM8X1.25mm

Jarak pusat antara lubang berujung penutup atas: 70mm

Jarak antara lubang berujung penutup atas dan lubang masuk udara:35 mm

Diameter pelat penutup bagian bawah:Ø135mm

Balok karet dengan diameter luar maksimum:Ø215mm

Tinggi maksimum:115mm

Ketinggian minimum:50 mm

GUOMAT NO.1B1209-G3/4 Nomor referensi

Lihat Firestone W01M586165

Lihat Firestone W01 M58 6165

Lihat Firestone W01-M58-6165

Lihat Contitech FS120-9

Lihat Contitech FS 120-9

Lihat Contitech FS120-9 G3/4

Lihat Contitech FS 120-9 G3/4

Lihat Contitech FS120-9 G3/4 M8

Lihat Contitech FS 120-9 G3/4 M8

Lihat ke Dunlop ((FR) 8'x1 S08101

Lihat Bosch 822419003

Lihat Festo EB-215-80

Lihat Norgren PM/31081

Lihat Norgren 8X1

Lihat Weforma WBE 300-E1

Lihat Airtech 140293

Lihat Airtech 111003

Lihat Airtech 1B-190FB

Perhatikan Megatech 1S120-9 3/4 M8

Karakteristik Dinamis pada Tinggi Desain 115 mm
(Diperlukan untuk desain isolator Airmount saja)

Pencetakan Gauger	Beban ((kN)	Tingkat pegas ((kN/m)	Frekuensi alami ((Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Tabel kekuatan

Ketinggian perakitan ((mm)	Volume @ 7BAR ((cu cm)	EFF Area@7 BAR(cm*2)	Kekuatan kN
Ketinggian perakitan ((mm)	Volume @ 7BAR ((cu cm)	EFF Area@7 BAR(cm*2)	@ 3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
