| Tempat asal: | Cina |
| Nama merek: | GUOMAT |
| Sertifikasi: | ISO/TS16949:2009 |
| Nomor model: | 2B3400 |
| Kuantitas min Order: | 1pc |
|---|---|
| Kemasan rincian: | kotak karton yang kuat atau sebagai pelanggan perlu |
| Waktu pengiriman: | 2-8 hari kerja |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
| Menyediakan kemampuan: | 1000pcs/minggu |
| Bahan: | Pelat penutup baja, bellow karet | batu api: | W01-358-3400 |
|---|---|---|---|
| TAHUN YANG BAIK: | 2B7-540 | American Carrier: | 8003-009 |
| Berat perakitan:: | 4,6 pon | Diameter maksimum: | 8 inchi |
| Kemampuan Tekanan: | 0,2-0,8 M Pa | Tinggi Desain: | 6-7 inci |
| Cahaya Tinggi: | convoluted air spring,air suspension parts |
||

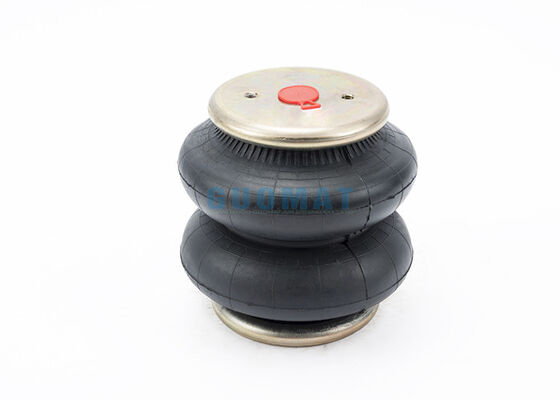

Industrial Air Spring 2B7-540 / 2B7 540 Cross Firestone Part Number W01-358-3400
Deskripsi dari W01-358-3400:
GUOMAT 2B3400 diproduksi oleh pabrik GUOMAT. GUOMAT 2B3400 Mata air udara digunakan tidak hanya untuk truk dan trailer, tetapi juga sebagai konveyor getaran, seperti pengering besar, pemisah sentrifugal, tabel dan mesin pengukur koordinat, dan mesin cuci komersial. 2B3400 airbag gulir ganda dapat sepenuhnya diganti Firestone W01-358-3400Mata air firestone;parameter teknis GUOMAT2B3400 sama dengan Firestone W01-358-3400 Mata air firestone, menunjukkan GUOMAT itu 2B3400 pegas udara industri gulir gas tidak akan ada bagian fleksibel internal dari manik-manik cetakan yang digunakan.Jumlah selubung karet adalah 224, dan bagian fleksibel dihubungkan ke ujung braket dengan menjepit bahan antara pelat atas dan pelat bawah, dan kemudian menyesuaikannya dengan diameter yang sesuai.
Spesifikasi GUOMAT 2B3400
GUOMAT Nomor Bagian: 2B3400
Nomor Pelat Atas Firestone: 3450
Nomor Piston Firestone: 3436
Nomor Firestone Bellows: 224
Nomor Bagian Goodyear: 2B7-540 / 2B7 540 / 2B7540
Nomor Operator Amerika: 8003-009
Nomor Bagian Firestone: W01-358-3400 / W01 358 3400 / W013583400
Nomor Pesanan Firestone: W01-358-3400
Bellow #: 224
Berat Perakitan: 4,6 lbs
Tinggi Desain: 6-7 inci
Memuat Kapasitas pada 20 psig: 342 lbsf
Memuat Kapasitas pada 60 psig: 1.026 lbsf
Memuat Kapasitas pada 90 psig: 1,539 lbsf
Diameter Maksimum: 8 inci
Suhu Operasional: 56Cº to -53Cº
Suspensi Udara Industri Firestone / Aktuator Pneumatik 224C Mata Air, Pelat Tekanan Tipe 1, (2) 3 / 8-16 Blind Nut di 3,75 "Center, 1/4" NPT Center Port WO1-358-3400, 224C2BN 1 / 4NPT 2BN.
Tinggi terkompresi: 2,75 inci
Nomor pelat atas: 3450
Lebar pelat atas: 5,31 inci
Nomor Piston: 3436
Lebar piston: 5,31 inci
Bellow Firestone nomor: 224
Nomor Bagian Goodyear: 2B7-540
Nomor American Airlines: 8003-009
Data GUOMAT 2B3400
❶Nut / Buta Nut
Sekrup Pelat Penutup Atas (Mur) Gigi: 2 pcs X 3 / 8-16UNC
Jarak Pusat Sekrup Pelat Penutup Atas: 70 mm
Sekrup Pelat Penutup Bawah (Mur) Gigi: 2 pcs X 3 / 8-16UNC
Jarak Pusat Sekrup Pelat Penutup Bawah: 70 mm
❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara
Lubang Gas / Saluran masuk udara: 1 / 4NPTF
Jarak Pusat Sekrup Antara Lubang Gas dan Mur: 35 mm
❸ Pelat penutup
Diameter Pelat Penutup Atas (Lebar): 132 mm /5,31 inci
Diameter Pelat Penutup Bawah (Lebar): 132 mm 5,31 inci
❹Rubber Bellows
Rubber Bellows MAX Diameter: 203 mm
Stroke Kerja: MIN 75 mm hingga MAX 230 mm
Tinggi Maksimum: 230 mm
Tinggi Minimum (Tinggi Terkompresi): 75 mm / 2,75 inci
Tinggi Stroke: 155 mm
❺ Blok bumper / blok penyangga
Tanpa Blok Bumper
❻ Girdle Hoop / Girdle Ring
Dengan Girdle Hoop: One Piece of Girdle Hoop
GUOMAT 2B3400Data Detail:
Jenis Lain Mata Air Berbelit-belit Ganda Untuk Mesin Industri Dan Detail Teknis Pegas Udara Bervolusi Parameter Teknis untuk Mesin Industri dan Detailnya
| Nomor GUOMAT | Nomor Majelis | Max OD @ 100 PSIG (Inci) | Rentang Beban Desain (pound) | Rentang Tinggi Desain (Inci) | Stroke yang Dapat Digunakan (Inci) | Tinggi Comp Min (Inci) | Max Ext Height (Inci) | Termasuk Bumper | Perkiraan Persen Isolasi | Ukuran Pas Udara (Inci) | |||
| Untuk Frekuensi Pendistribusian: | |||||||||||||
| 435 BPS | 870 BPS | 1160 BPS | 1750 BPS | ||||||||||
| 2B12 309 | 2B12-309 | 13 | 900 - 7.205 | 7,5 - 9,5 | 6.9 | 4.2 | 11.1 | IYA | 92 | 98 | 98 | 99 | 1/4 OS |
| 2B12 318 | 2B12-318 | 13 | 900 - 7.205 | 7,5 - 9,5 | 6.9 | 4.2 | 11.1 | IYA | 92 | 98 | 98 | 99 | 3/4 OS |
| 2B12 416 | 2B12-416 | 13.7 | 1.300 - 8.100 | 7,5 - 9,5 | 10.9 | 3.5 | 14.4 | TIDAK | 92 | 98 | 99 | 99 | 1/4 OS |
| 2B12 419 | 2B12-419 | 13.7 | 1.300 - 8.100 | 7,5 - 9,5 | 10.9 | 3.5 | 14.4 | TIDAK | 92 | 98 | 99 | 99 | 3/4 OS |
| 2B12 425 | 2B12-425 | 13 | 900 - 7.205 | 7,5 - 9,5 | 7.6 | 3.5 | 11.1 | TIDAK | 92 | 98 | 98 | 99 | 1/4 OS |
| 2B12 429 | 2B12-429 | 13 | 900 - 7.205 | 7,5 - 9,5 | 7.6 | 3.5 | 11.1 | TIDAK | 92 | 98 | 98 | 99 | 3/4 OS |
| 2B12 437 | 2B12-437 | 13 | 900 - 7.205 | 7,5 - 9,5 | 7.6 | 3.5 | 11.1 | TIDAK | 92 | 98 | 98 | 99 | 1/4 C |
| 2B12 440 | 2B12-440 | 13.7 | 1.300 - 8.100 | 7,5 - 9,5 | 10.6 | 3.8 | 14.4 | IYA | 92 | 98 | 99 | 99 | 1/4 CS |
| 2B14 352 | 2B14-352 | 15.1 | 1.500 - 11.100 | 7,5 - 9,5 | 7.8 | 3.5 | 11.3 | TIDAK | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B14 353 | 2B14-353 | 15.1 | 1.500 - 11.100 | 7,5 - 9,5 | 6.4 | 4.9 | 11.3 | IYA | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B14 354 | 2B14-354 | 15.1 | 1.500 - 11.100 | 7,5 - 9,5 | 7.8 | 3.5 | 11.3 | TIDAK | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B14 355 | 2B14-355 | 15.1 | 1.500 - 11.100 | 7,5 - 9,5 | 6.4 | 4.9 | 11.3 | IYA | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B14 362 | 2B14-362 | 16 | 2.000 - 13.100 | 7,5 - 9,5 | 11.7 | 3.5 | 15.2 | TIDAK | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B14 363 | 2B14-363 | 16 | 2.000 - 13.100 | 7,5 - 9,5 | 11.7 | 3.5 | 15.2 | TIDAK | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B14 452 | 2B14-452 | 16 | 2.000 - 13.100 | 7,5 - 9,5 | 11 | 4.2 | 15.2 | IYA | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B15 375 | 2B15-375 | 16.7 | 2.000 - 12.300 | 7,5 - 9,5 | 9.3 | 3.5 | 12.8 | TIDAK | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B15 376 | 2B15-376 | 16.7 | 2.000 - 12.300 | 7,5 - 9,5 | 7.9 | 4.9 | 12.8 | IYA | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B15 377 | 2B15-377 | 16.7 | 2.000 - 12.300 | 7,5 - 9,5 | 9.3 | 3.5 | 12.8 | TIDAK | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B15 378 | 2B15-378 | 16.7 | 2.000 - 12.300 | 7,5 - 9,5 | 7.9 | 4.9 | 12.8 | IYA | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B19 8423 | 2B19-8423 | 20.5 | 3.200 - 23.700 | 7.0 - 10.0 | 8.75 | 3.25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
| 2B19 8433 | 2B19-8433 | 20.5 | 3.200 - 23.700 | 7.0 - 10.0 | 8.75 | 3.25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
| 2B22 8529 | 2B22-8529 | 23 | 5.200 - 31.700 | 7.0 - 9.0 | 9.25 | 3.25 | 12.5 | ** | 93 | 97 | 98 | 99 | ** |
| 2B22 8539 | 2B22-8539 | 23 | 5.200 - 31.700 | 7.0 - 9.0 | 9.25 | 3.25 | 12.5 | ** | 93 | 97 | 98 | 99 | ** |
