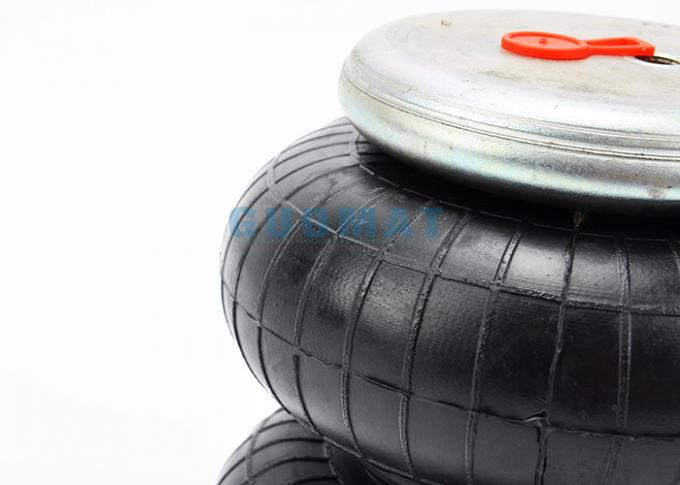

Industri berbelit-belit Spring Air Fd 40-10 Memiliki G1 / 8 Air Inlet Gabungan Dengan Nut

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	GUOMAT
Sertifikasi:	ISO/TS16949:2009
Nomor model:	FD 40-10

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1pc
Kemasan rincian:	kotak karton yang kuat atau sebagai pelanggan perlu
Waktu pengiriman:	2-8 hari kerja
Syarat-syarat pembayaran:	T / T, Western Union, Paypal atau Lainnya
Menyediakan kemampuan:	1000pcs/minggu

Kontak

Detil Deskripsi produk

Bahan:	Pelat penutup baja, bellow karet	Contitech:	FD 40-10
Lubang Gas:	G1 / 4	Sekrup gigi:	M8X1.25
Jarak Pusat Ulir:	20 mm	Diameter Plat Penutup:	90 mm
Kemampuan Tekanan:	0,2-0,8 M Pa	Rubber Bellows Natural Tinggi:	145 mm
Menyoroti:	convoluted air spring , air helper springs

Industri Spring Air Fd 40-10 Memiliki G1 / 8 Air Inlet Apakah Dikombinasikan Dengan Nut Apakah M8x1.25

FD 40-10

FD 40-10 CI

CONTITECH FD 40-10

Ganda Konvolusi Air Actuator

M8: max. 25 Nm

G1 / 8: max. 25 Nm

Ketik Order No Karet bellow hanya 72.586 dengan piring berkerut, G1 / 8 udara masuk 10 mm excentrical 2682001000 dengan stainless steel piring berkerut, G1 / 8 udara masuk 0 mm excentrical 61.755

❶ Nut / Blind Nut

Top Cover Plat Screw (Nut) Tooth: 2 pcs X M8X1.25

Screw Pusat Jarak dari Top Cover Plat: 20 mm

Sampul bawah Lempeng Screw (Nut) Tooth: 2 pcs X M8X1.25

Screw Pusat Jarak Cover Plat Bawah: 20 mm

❷ Gas Lubang / Air inlet / Fitting Air

Lubang gas / Air inlet: G1 / 8 Air inlet dikombinasikan dengan Nut

❸ Penutup Plat

Penutup atas Plate Diameter (Lebar): 90 mm

Sampul bawah Lempeng Diameter (Lebar): 90 mm

❹ Karet Bellows

Karet Bellows Diameter Alam: 125mm

Karet Bellows Tinggi Alam: 145 mm

❺ blok Bumper / blok Buffer

Tanpa Bumper Blok

❻ Girdle Hoop / Girdle Cincin

Dengan Girdle Hoop: One Piece of Girdle Hoop

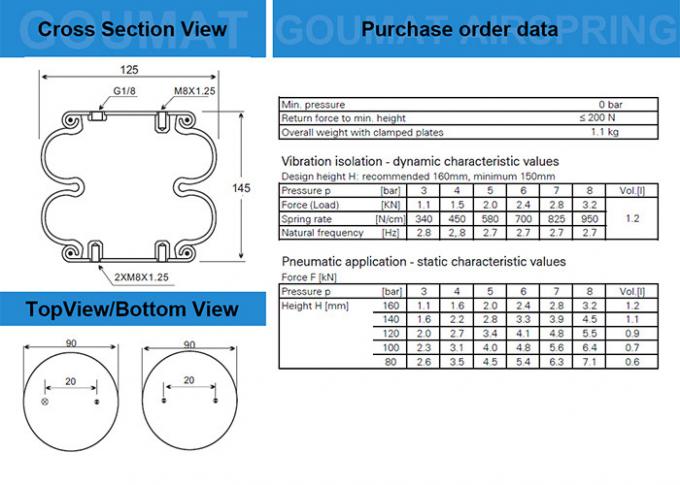

Gambar menampilkan informasi yang meliputi:

Data teknis

Isolasi getaran - nilai karakteristik dinamis

Aplikasi pneumatik - nilai karakteristik statis

GUOMAT NO.	penunjukan produk	Kapasitas beban di		Frekuensi alami di		Ketinggian operasi direkomendasikan	Diameter diperlukan instalasi
		Kapasitas beban di		Frekuensi alami di
		5 bar	8 bar	5 bar	8 bar
Ganda Konvolusi Spring Air
FD 40 10	FD 40-10	1,95	3,2	2,7	2,7	160	160
FD 70 13	FD 70-13	3,1	5	2,5	2,5	175	180
FD 110 15	FD 110-15	5,6	9,2	2,2	2,1	175	215
FD 120 17	FD 120-17	6,5	10,6	2	2	190	230
FD 120 20	FD 120-20	7,8	12,7	1,8	1,7	205	235
FD 138 18	FD 138-18	6,9	11,2	2	2	200	245
FD 200 19	FD 200-19	9	14,5	1,9	1,9	210	265
FD 200 22	FD 200-22	10,3	16,5	1,7	1,6	220	265
FD 200 25	FD 200-25	10,2	16,5	1,7	1,7	254	275
FD 210 22	FD 210-22	11,6	19,4	1,8	1,7	220	300
FD 330 22	FD 330-22	16,7	27,6	1,8	1,7	240	340
FD 412 18	FD 412-18	18,3	30	1,8	1,8	220	350
FD 530 22	FD 530-22	25,8	42	1,8	1,7	250	400
FD 530 30	FD 530-30	29,3	48,2	1,6	1,5	260	415
FD 530 35	FD 530-35	31,6	sebanyak 51,2	1,5	1,4	285	420
FD 960 22	FD 960-22	45,6	71,5	1,6	1,6	240	490
FD 1330 25	FD 1330-1325	65,3	103,9	1,6	1,5	240	570
FD 1710 25	FD 1710-1725	86,6	136,6	1,6	1,5	240	620
FD 2380 24	FD 2380-24	114,9	186,1	1,6	1,5	240	710
FD 2870 30	FD 2870-30	138,7	217,6	1,5	1,4	265	760
FD 5450 28	FD 5450-28	260,8	415,3	1,4	1,3	280	1000
