Tempat asal: | Cina |
Nama merek: | GUOMAT |
Sertifikasi: | ISO/TS16949:2009 |
Nomor model: | 250190CY-2 |
Kuantitas min Order: | 1pc |
---|---|
Kemasan rincian: | Kotak karton yang kuat atau sesuai kebutuhan pelanggan |
Waktu pengiriman: | 2-8 hari kerja |
Syarat-syarat pembayaran: | T / T, Western Union, Paypal atau Lainnya |
Menyediakan kemampuan: | 1000pcs/minggu |
Bahan: | Paduan aluminium dan karet | GUOMAT: | 250190CY-2 |
---|---|---|---|
Jaminan: | 12 bulan | Berat bersih: | 5,35 KG |
Nama lain: | Isolator Pegas Udara | Kemampuan Tekanan: | 2-8 M Pa |
berat kotor: | 6 KG | Cincin Flange: | Dengan |
Metode koneksi: | Koneksi Flange | ||
Cahaya Tinggi: | air helper springs,air suspension parts |

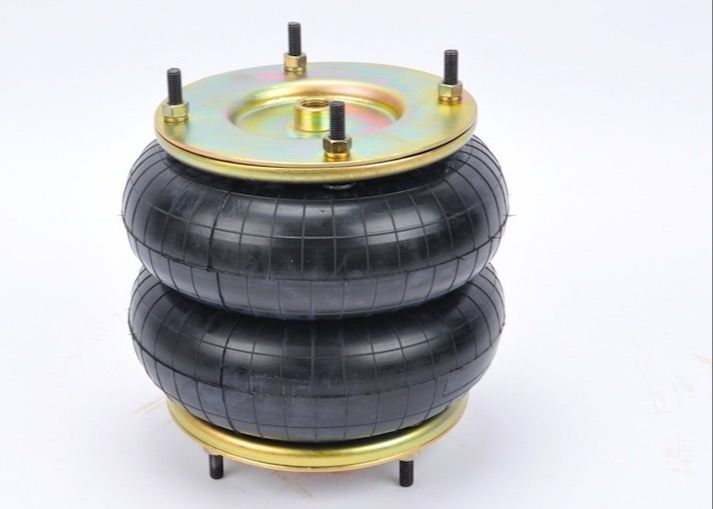

250190CY-2 Industri Isolator Udara Berbelit Ganda Dengan Cincin dan Pelat Flange
Guomat 250190CY-2 Industri Musim Semi Udara Berbelit Ganda spesifikasi
Kacang / Kacang Buta
Panjang Kacang: 25 mm
Nomor Sekrup Pelat Penutup Atas: 4 pcs
Nomor Sekrup Pelat Penutup Bawah: 4 pcs
Sekrup Pelat Penutup Atas (Nut) Gigi : M10
Jarak Pusat Sekrup Pelat Penutup Atas : 181 mm
Sekrup Pelat Penutup Bawah (Nut) Gigi : M10
Jarak Pusat Sekrup Pelat Penutup Bawah: 181mm
Lubang Gas / Saluran masuk udara / Pemasangan Udara
Lubang Gas / Saluran masuk udara: G1/2
Pelat Penutup
Diameter Pelat Penutup Atas: 210 mm
Diameter Pelat Penutup Bawah: 210 mm
Karet Bellow
Karet Bellow Diameter Alami : 250 mm
Karet Bellow Tinggi Alami: 190 mm
Blok Bumper / Blok penyangga
Tanpa Blok Bumper
Cincin Girdle / Cincin Girdle
Dengan Girdle Hoop: satu potong Girdle Hoop
GUOMAT telah mengikutiPegas udara tipe CY:Semua unit ukuran adalah mm:
Model | jalan |
0,7Mpa Maks |
Kapasitas |
0,7Mpa Frekuensi |
Perjalanan | Bobot | |||
0.2Mpa | 0.5Mpa | 0,7Mpa | Tinggi minimal | Tinggi aman | |||||
255322CY-3 | 200 | 270 | 118 | 400 | 7.25 | ||||
235210CY-2 | 180 | 260 | 60 | 240 | 5.3 | ||||
260230CY-2 | 170 | 290 | 374 | 1036 | 1506 | 1.78 | 90 | 263 | 5,65 |
250190CY-2 | 185 | 263 | 511 | 1275 | 1834 | 1.77 | 85 | 220 | 5.2 |
235162CY-2 | 180 | 250 | 540 | 1372 | 1943 | 1.8 | 80 | 183 | 5.1 |
260135CY-1 | 170 | 290 | 425 | 1150 | 1670 | 2.4 | 55 | 155 | 4.2 |
235150CY-1 | 180 | 255 | 441 | 1205 | 1740 | 2.29 | 65 | 172 | 4.4 |
235118CY-1 | 180 | 255 | 474 | 1185 | 1684 | 2.52 | 60 | 136 | 4.2 |
215120CY-1 | 139 | 233 | 287 | 760 | 1071 | 3.19 | 55 | 145 | 4.02 |
Komposisi Elemen Pegas Udara Industri yang Berbelit-belit Memiliki Aspek Berikut:
❶Kacang / Kacang Buta– Juga bagian permanen dari rakitan Pelat Penutup.Menyediakan alternatif untuk sistem pemasangan baut.Itu cacat di dalam pelat besi iron
❷ Lubang Gas / Saluran masuk udara / Pemasangan Udara – Paling sering 1/4 NPT yang menyediakan pintu masuk udara ke bellow karet.
❸ Pelat penutup- Meringkuk hingga desain bellow yang lebih tahan lama dan kontrol kualitas terbesar di pabrik.Memungkinkan 100% uji kebocoran sebelum pengiriman.
❹Karet Bellow- Air Bellows mencakup empat lapisan bahan: lapisan dalam, dua lapisan kabel - kain yang diperkuat, dan penutup.Konstruksi karet alam menyediakan – sifat fungsional 65F.
❺ Blok bumper / Blok penyangga - Karet padat atau perangkat plastik rekayasa yang dirancang untuk mencegah kerusakan besar pada kendaraan atau suspensi jika terjadi kehilangan tekanan udara secara tiba-tiba di pegas.
❻ Girdle Hoop / Girdle Ring - Cincin lilitan kawat yang dibentuk untuk memberikan stabilitas lateral dari bellow pegas tipe kompleks.
GUOMAT Air Springs dapat bertahan setidaknya dua kali seumur hidup, selalu sebanyak empat kali lebih lama dari pegas baja!
Jenis koneksi flange dari tabel perbandingan model pegas udara | |||
GUOMAT NO. | CONTITECH NO. | GUOMAT NO. | CONTITECH NO. |
FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
FT22-6DICR | FT 22-6 DI CR | ||
FT44-15DICR | FT 44-15 DI CR | ||
FT76-20DICR | FT 76-20 DI CR | ||
FT76-20DSCR | FT 76-20 DS CR | ||
FT138-26DS | FT 138-26 DS | ||
FT210-32DS | FT 210-32 DS | ||
FT412-32DS | FT 412-32 DS | ||
FT614-36DS | FT 614-36 DS | ||
FT816-40DS | FT 816-40 DS |
