Referensi NO.
|
Contitech
|
FT 330-29 466
|
| Contitech |
FT 330 29 466 |
| Contitech |
FT330-29 466 |
| Contitech |
FT330 29 466 |
| Contitech |
FT33029466 |
| Firestone |
W01-358-8027 |
| Firestone |
W01 358 8027
|
| Firestone |
W013588027 |
| Firestone |
W01-358-8038 |
| Firestone |
W01 358 8038 |
| Firestone |
W013588038 |
| Firestone |
W01-358-8029 |
| Firestone |
W01 358 8029 |
| Firestone |
W013588029 |
| Goodyear |
578933100 |
|
Goodyear
|
3B12-310
|
| Goodyear |
3B12 310
|
| Goodyear |
3B12310
|
|
Segitiga
|
4466 |
|
Segitiga
|
6334 |
|
Arvin Meritor
|
200117
|
|
Penangguhan
|
200117
|
|
Penggerak yang diam
|
|
|
Histeer
|
|
Spesifikasi dan Parameter Teknis Rinci: 3B8027
Gigi sekrup plat atas (kacang): 3/4-16UNC; 1/2-13UNC
Plat penutup bagian bawahgigi kru (kacang):2×3/8-16UNC
Jarak pusat sekrup dari pelat penutup atas: 157,5 mm
Jarak pusat sekrup dari pelat penutup bagian bawah: 157,5 mm
- Fittings lubang udara/inlet udara/udara
Lubang udara/inlet udara: 1/4NPT
Diameter pelat atas (lebar): 231 mm
Diameter (lebar) pelat penutup bagian bawah: 231 mm
Diameter: 330mm
Jarak Kerja: 117mm sampai 460mm
Dengan blok bemper
- Lingkaran sabuk/Lingkaran sabuk
Dengan tali pinggang: Dua tali pinggang
Tekanan minimal: 0 bar
Kekuatan pengembalian ke ketinggian minimum: ≤ 400N
Berat keseluruhan dengan lempeng yang dikencangkan: 5,9 kg
Nilai karakteristik aplikasi pneumatik-statis
F[KN]
| Tekanan p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Tinggi H[mm] |
380 |
8.8 |
11.9 |
15.1 |
18.4 |
21.7 |
25.1 |
23.6 |
| 340 |
10.7 |
14.4 |
18.2 |
22.0 |
25.9 |
29.8 |
21.6 |
| 300 |
12.3 |
16.5 |
20.8 |
25.1 |
29.5 |
33.7 |
19.2 |
| 260 |
13.7 |
18.2 |
22.9 |
27.6 |
32.3 |
36.9 |
16.6 |
| 220 |
14.8 |
19.5 |
24.6 |
29.6 |
34.6 |
39.5 |
13.8 |
| 180 |
15.9 |
21.1 |
26.5 |
31.8 |
37.2 |
42.4 |
10.7 |
| 140 |
17.0 |
22.4 |
28.1 |
33.6 |
39.1 |
44.7 |
7.5 |
Aplikasi dalam pembuatan kertas/industri tekstil
Dalam pembuatan kertas, tekstil dan industri lainnya, kertas atau kain dalam proses penggulung perlu melewati banyak roll transfer pada kecepatan tinggi, sehingga proses transfer membutuhkan tegangan konstan,agar kertas atau kain tidak longgarDalam hal ini, penggunaan gulungan berongga dikombinasikan dengan mata air karet dapat memberikan ketegangan konstan, dan memiliki kemampuan yang kuat untuk menahan beban benturan,melindungi perangkat transmisi dan bagian transmisi dari kerusakan.

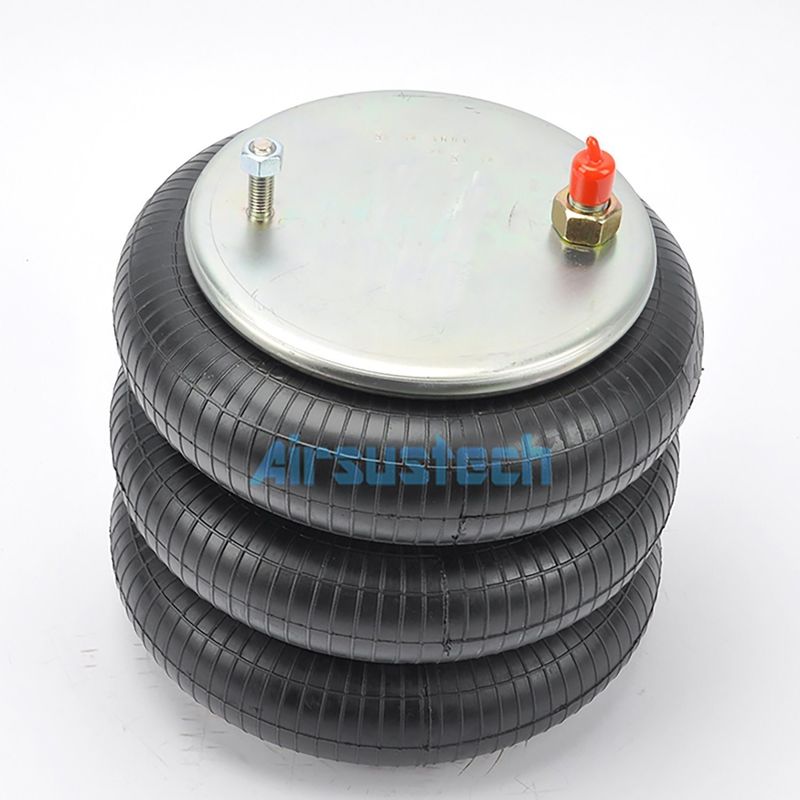

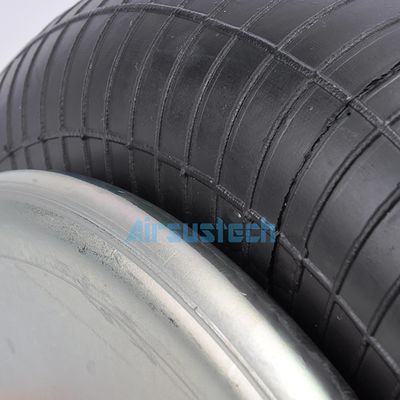

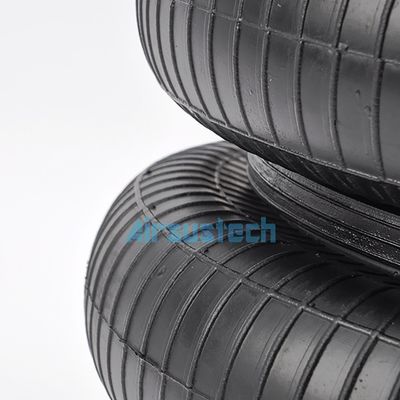

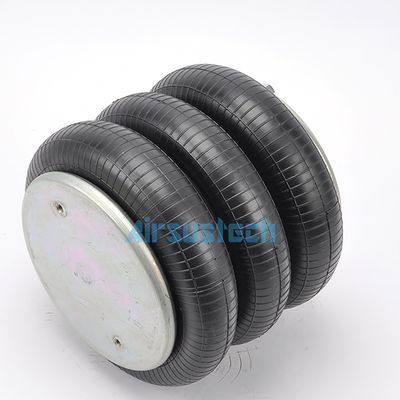

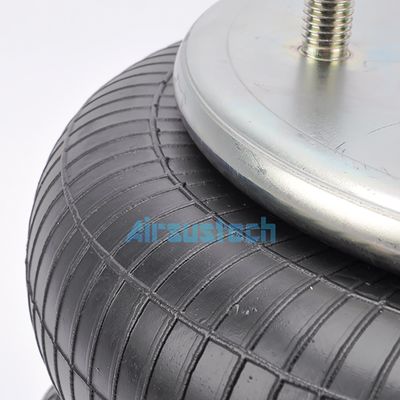

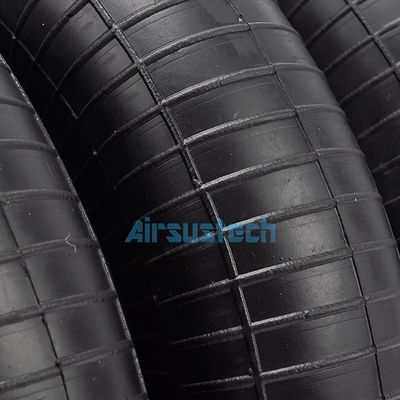

Gambar terkait dari 3B8027
